在光纖通訊領域，光開關作為光信號切換與路由的關鍵器件，其性能直接影響整個光網絡的穩定性與傳輸效率。傳統1×2機械式光開關普遍缺乏偏振方向保持功能，無法滿足雙路偏振光同步傳輸且互不干擾的應用需求。廣西科毅光通信科技有限公司自主研發的1×2機械式T型保偏光開關，憑借創新結構設計與優質材料選型，完美解決這一行業痛點，成為光網絡系統中的核心優選設備。

產品核心結構解析

1×2機械式T型保偏光開關的卓越性能，源于其科學合理的核心組件搭配與精密結構設計，各部件協同工作確保偏振光傳輸與切換的穩定性。

1x2機械式T型保偏光開關結構的結構示意圖

核心組件構成

1. 保偏光纖準直器：包含單保偏光纖準直器與雙保偏光纖準直器，兩者相對設置形成基礎光路。準直器內部透鏡選用C透鏡或非球面透鏡，單保偏光纖準直器由一根保偏光纖制成斜8度尾纖，雙保偏光纖準直器則由兩根保偏光纖一體成型，內部兩根光纖的貓眼呈平行排列，且均與斜8度高低點垂直。

2. 楔形棱鏡：作為核心光路切換元件，采用玻璃材料制作，兩面均鍍有增透膜，具備固定折射角度且不改變偏振方向的特性，確保光信號傳輸損耗最小化。

3.連接桿與繼電器：連接桿選用硅材料制作，兩端設有凹型點膠槽，通過UV雙固化膠與環氧樹脂膠水分別連接楔形棱鏡與繼電器，既提升粘接穩定性，又能減小應力對光路的影響；繼電器作為驅動部件，通過控制連接桿帶動楔形棱鏡切入或退出光路，實現光信號切換。

4. 準直器連接管與盒體：準直器連接管為鋼材料制成，中間設有凹槽供楔形棱鏡切入，兩端的四個點膠孔用于固定準直器；盒體采用雙“U”封裝（蓋板面）與單“U”封裝（橫向圓孔面）設計，有效增加密封長度，保障設備整體密封性。

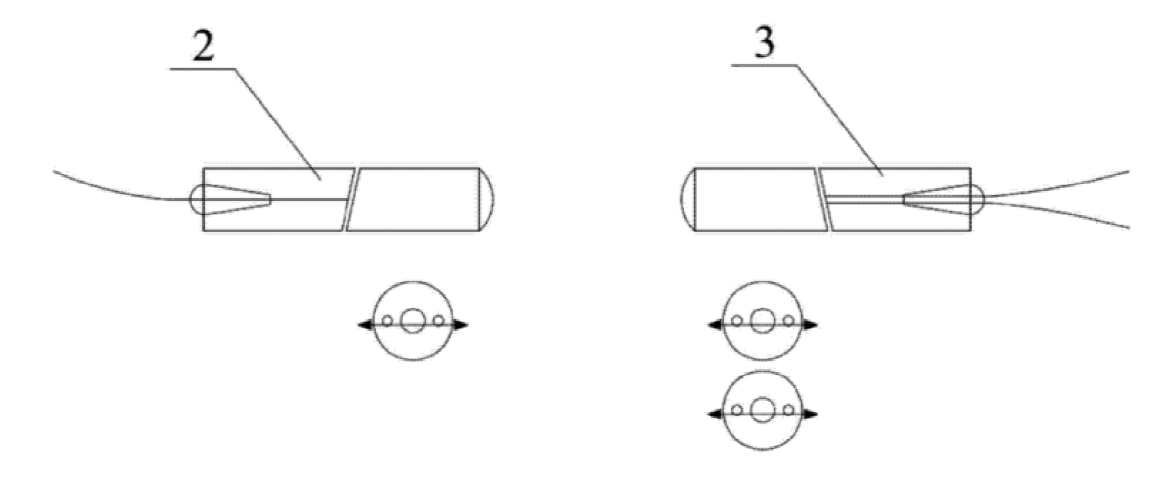

單保偏光纖準直器和雙保偏光纖準直器位置示意圖

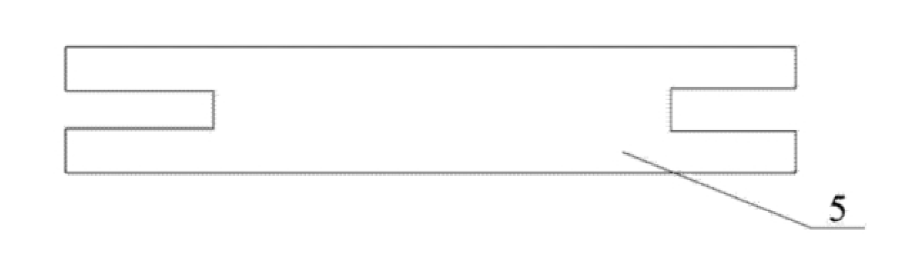

新型的連接桿結構示意圖

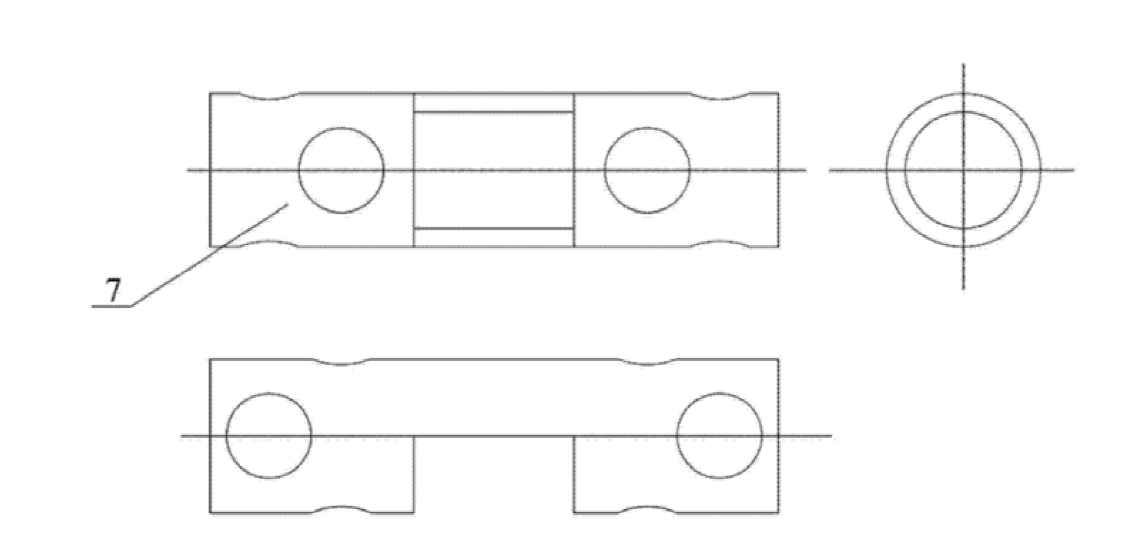

新型的準直器連接管結構示意圖

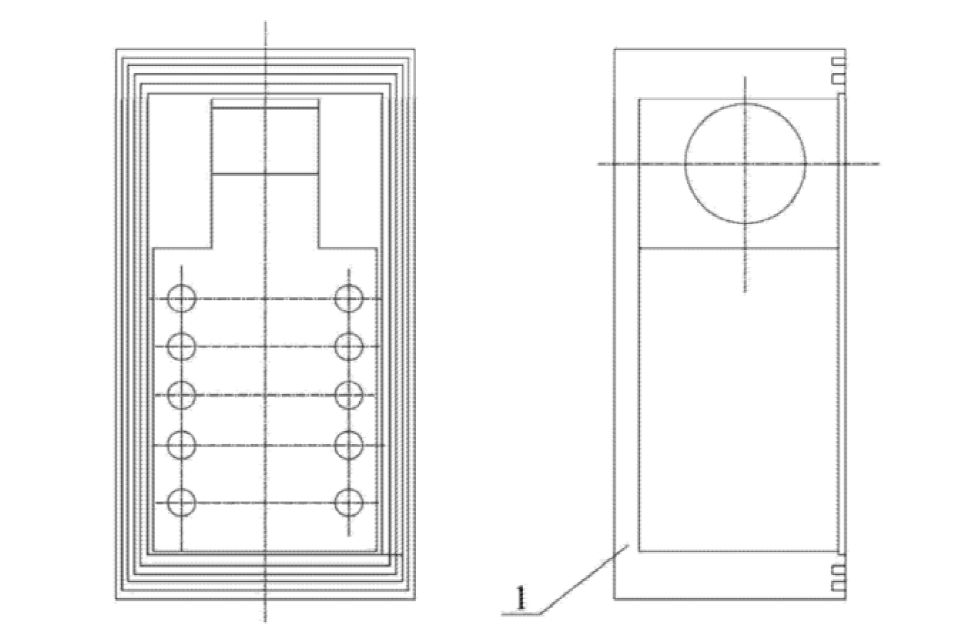

 新型的1x2機械式T型保偏光開關結構的盒體結構示意圖

工作原理與技術優勢

光路切換原理

光信號通過單保偏光纖準直器輸入后，光路切換由繼電器驅動楔形棱鏡的位置變化實現：

5.      當繼電器未輸入電壓時，楔形棱鏡切入光路，光信號從雙保偏光纖準直器的第一路端口輸出；

6.      當繼電器輸入電壓時，楔形棱鏡退出光路，光信號切換至雙保偏光纖準直器的第二路端口輸出。

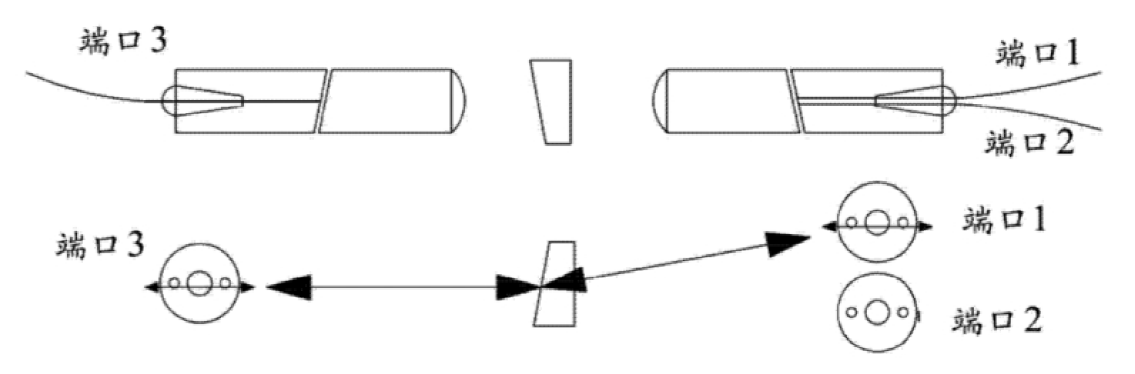

1x2機械式T型保偏光開關結構的第二路輸出光路示意圖

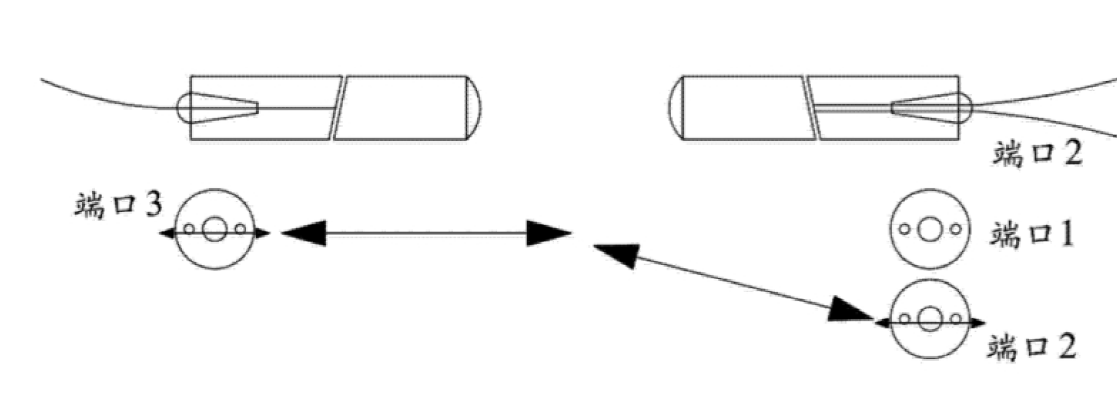

 新型的1x2機械式T型保偏光開關結構的第一路輸出光路示意圖

核心技術優勢

7.      雙路偏振光無干擾傳輸：采用保偏光纖準直器替代傳統普通光纖準直器，可同時傳輸橫向（0光/慢軸）與縱向（E光/快軸）兩束偏振光，且互不干擾，完美保持偏振方向。

8.      光路穩定損耗低：硅材質連接桿與準直器連接管的協同設計，有效降低外力與應力對光路的影響；楔形棱鏡的增透膜設計與精密光路校準，使設備插入損耗小，傳輸效率更高。

9.      密封性能優異：盒體的特殊封裝結構的設計，大幅提升設備密封性，可適應復雜工作環境，延長使用壽命。

10.    響應迅速重復性高：繼電器驅動的機械切換結構，使開關響應速度快，光路切換穩定，重復操作精度高，滿足高頻次切換需求。

11.    結構緊湊成本可控：整體結構設計簡潔，體積小巧，便于集成安裝，同時通過優化材料選型與生產工藝，降低制造與維護成本，性價比優勢顯著。

廣泛應用場景

1×2機械式T型保偏光開關憑借其穩定的性能與靈活的適用性，已廣泛應用于多個光纖通訊領域：

12.    光網絡系統搭建與升級

13.    多通道光信號監控設備

14.    光交換連接系統核心部件

15.    光纖調試與測量儀器

16.    光路保護系統冗余設計

作為專業的光通信設備供應商，廣西科毅光通信科技有限公司始終專注于光開關等核心器件的研發與生產，1×2機械式T型保偏光開關已通過嚴格的性能測試，可根據客戶需求提供定制化解決方案。如需了解更多產品詳情或選型建議，歡迎訪問公司官網【www.m.lnddifc.com】咨詢。
